                  Лабораторна робота № 2

Тема:

Регулювання сили струму реостатом.

Вимірювання опору провідника за допомогою амперметра

і вольтметра



Мета:

навчитись користуватись реостатом, вмикати його в електричне коло та  з його допомогою регулювати силу струму в колі; навчитись вимірювати опір провідника за допомогою амперметра і вольтметра; переконатись на досліді, що опір провідника не залежить від сили струму в ньому і напруги на його кінцях.



Обладнання:

Амперметр, вольтметр, джерело постійного струму,  дротяні спіралі на підставках (досліджувані провідники), ключ (вимикач), реостат,  з'єднувальні провідники.

Контрольні запитання

  1. Сформулюйте означення електричного струму та напруги. Вкажіть одиниці вимірювання цих фізичних величин.
  2. Назвіть прилади, з допомогою яких вимірюються електричний струм і напруга, вкажіть особливості їх ввімкнення в електричне коло.
  3. Сформулюйте означення електричного опору. В яких одиницях вимірюється електричний опір. Від чого залежить величина електричного опору? Запишіть формулу, за якою визначається величина електричного опору.
  4. Сформулюйте та запишіть закон Ома для ділянки кола.



Розв'яжіть тренувальні задачі

  1. Через електричну лампочку тече постійний електричний струм І = 2 А. Напруга на кінцях лампочки U = 4 В. Знайдіть електричний опір R лампочки.
  2. Алюмінієвий провідник довжиною l = 1 м має поперечний переріз S = 6 мм2. Знайдіть опір R провідника, якщо питомий опір алюмінію .
  3. Опір нитки розжарювання електричної лампочки в розжареному стані 480 Ом. Якої сили струм піде по нитці, якщо лампочку ввімкнути в мережу з напругою 220 В?

Хід роботи

І. Регулювання сили струму з допомогою реостата.

  1. Розгляньте будову реостата і встановіть, в якому положенні повзунка опір реостата найбільший.
  2. Складіть коло за рис 1. Встановіть повзунок реостата таким чином, щоб реостат мав максимальний опір. Замкніть коло та запишіть покази амперметра та вольтметра.
  3. Зменшуйте опір реостата, плавно і поступово переміщаючи його повзунок. Спостерігайте за показами вольтметра і амперметра.
  4. Після цього збільшуйте опір реостата, поступово переміщуючи його повзунок в інший бік. Спостерігайте за показами амперметра.
  5. Запишіть значення сили струму і напруги для чотирьох - п'яти положень повзунка реостата: коли опір реостата максимальний () (рис 2а) і мінімальний () (рис 2б), а також коли повзунок знаходиться в положеннях показаних на рис 2(в- д).
  6. Накресліть складені вами схеми в зошит. Всі данні запишіть до складеної Вами таблиці даних.
  7. Зробіть висновок.

Рис 1





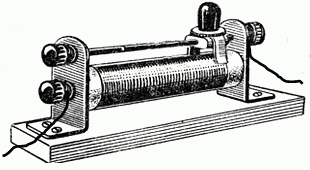

Рис 2 а ()



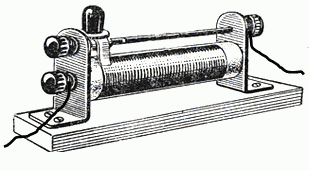

Рис 2 б ()



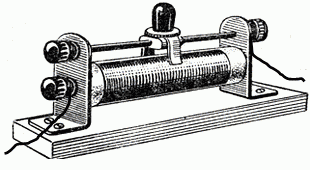

Рис 2 в ()





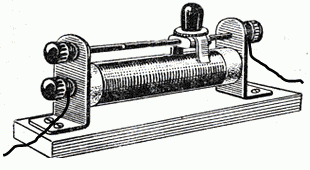

Рис 2 г ()



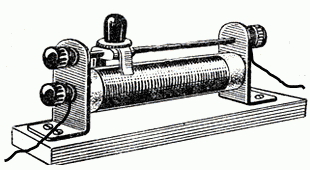

Рис 2 д ()





ІІ. Вимірювання опору провідника за допомогою амперметра і вольтметра

  1. Складіть коло, зображене на рисунку 3.
  2. Виміряйте силу струму в колі та напругу на кінцях досліджуваного провідника.
  3. Використовуючи закон Ома, обчисліть опір досліджуваного провідника за формулою , де  - електричний опір провідника,  - напруга на кінцях провідника,  - сила струму в колі.
  4. Результати вимірювань та обчислень запишіть до  складеної Вами таблиці даних.
  5. За допомогою реостата змініть опір кола і повторіть пункти 1 - 4.
  6. Встановити характер залежності між зміщенням повзунка реостата і значенням сили струму у колі.
  7. Зробіть висновок.

Рис 3
