6 клас. Трудове навчання.
Варіативна частина програми.
Урок підготували Сухань Людмила Василівна та Добранська Лариса Іванівна, вчителі СЗШ № 27 м.Вінниці
Тема : Виготовлення викрійки (лекала) виробу. Складання технологічної послідовності.
Добрий день , любий друже. Ми раді вітати тебе на освітньому порталі. Протягом уроку ми з тобою спробуємо побудувати викрійку торбинки для рукоділля та скласти технологічну послідовність її виготовлення
На попередніх уроках ти ознайомилась з різними видами швейних виробів, конструкційними матеріалами з яких їх виготовляють , підібрала виріб, матеріали та інструменти для виготовлення , зняла мірки та виконала ескіз торбинки для рукоділля
Для того , щоб приступити до побудови креслення давай ще раз згадаємо , як виглядає твоя торбинка для рукоділля та виконаємо її опис
 |
мал.1 |
Торбинка для рукоділля виготовлена з цупкої тканини прямокутної форми з зашитими кутами та застібкою - кулісою . Джгут стягує торбинку і переходить в ручки. Оздоблення - аплікація та вишивка. Розміри в готовому вигляді за вибором учня.
| Мірки | довжина торбинки | Дв |
| ширина торбинки | Шт | |
| висота робочої частини торбинки | Вт |
Креслення
Перед побудовою креслення визначся з розмірами власної торбинки для рукоділля і запиши їх . При побудові дій послідовно , за даним порядком підставляючи в четверту колонку «Розрахунок» таблиці №1 власні розрахунки , що відповідають тобою вибраним розмірам торбинки

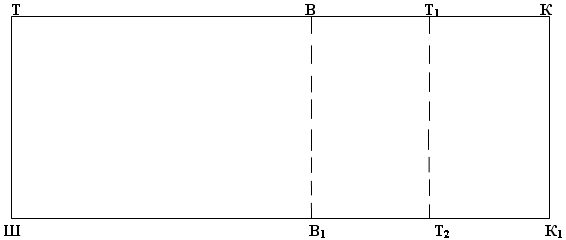

Побудова креслення викрійки торбинки для рукоділля.
Таблиця №1
№ п/п | Послідовність побудови | Літерні позначення точок, розрахункові формули | Розрахунок |
1 | Побудувати прямий кут в т. Т | Т |
|
2 | По горизонталі відкласти довжину торбинки від точки Т до точки Т1 | ТТ1 |
|
3 | По горизонталі від точки Т відкласти висоту робочої частини торбинки і поставити точку В. | ТВ |
|
4 | По вертикалі від точки Т відкласти ширину торбинки додавши припуски і поставити точку Ш. | ТШ+ Пр. |
|
5 | Від точки Ш провести пряму паралельну прямій ТТ1. |
|
|
6 | Від точки Т1 відкласти загин на кулісу що дорівнює різниці довжини торбинки і висоти робочої частини торбинки і поставити точку К | Т1К= Дв - Вт |
|
7 | Від точок В, Т, К провести прямі перпендикулярні до прямої Ш. В точках перетину поставити точки В1, Т2 , К 1 | В В1. |
|
8 | Точки ТШ, Т1Т2 зєднати штрих пунктирними лініями з двома точками ( лінії згину). | ТШ. |
|
9 | Контури креслення обведіть суцільною основною лінією |
|
|
Примітка: ти побудувала половину виробу, ТШ - лінія середини виробу.

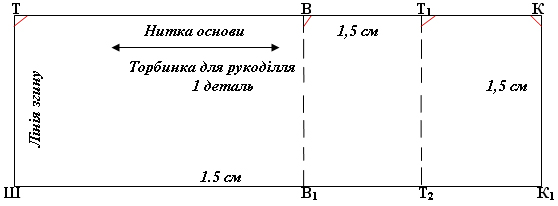

Після побудови креслення виріж по контуру викрійку торбинки для рукоділля. Перевір чи позначені лінії згину та контрольні точки (на лінії розташування куліси - В , В1, на верхньому зрізі торбинки - Т1, Т2, по лінії згину тканини - Т, Ш). Підготуй викрійку до розкрою - надпиши назву виробу, кількість деталей, припуски на шви , розташування нитки основи.
ІІ. Технологічна послідовність виготовлення виробу
Молодець, ми справились з однією частиною роботи на нашому занятті, переходимо до іншої . Друга частина нашого заняття - складання технологічної послідовності швейного виробу.

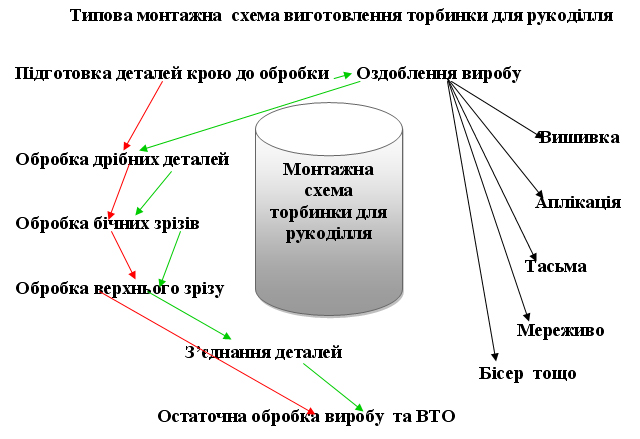

Щоб створити будь-який виріб необхідно знати порядок його виготовлення. Для швейних виробів порядок виготовлення ( пошиву та оздоблення) називають технологічною послідовністю виготовлення виробу. Дуже часто на підприємствах масового та індивідуального виготовлення швейних виробів користуються типовими схемами обробки вузлів та монтажу виробів заміняючи технологічну послідовність монтажною схемою . Монтажна схема - це один з видів робочої документації, у якому наочно представлена послідовність з'єднання окремих частин виробу у єдине ціле. При складанні технологічної послідовності за індивідуальним зразком враховуються всі особливості виготовлення даного виробу ( не тільки прядок роботи , а й обробку вузлів, тимчасові та постійні з'єднання, види оздоблень , остаточну обробку, ВТО тощо).
Завдання № 1

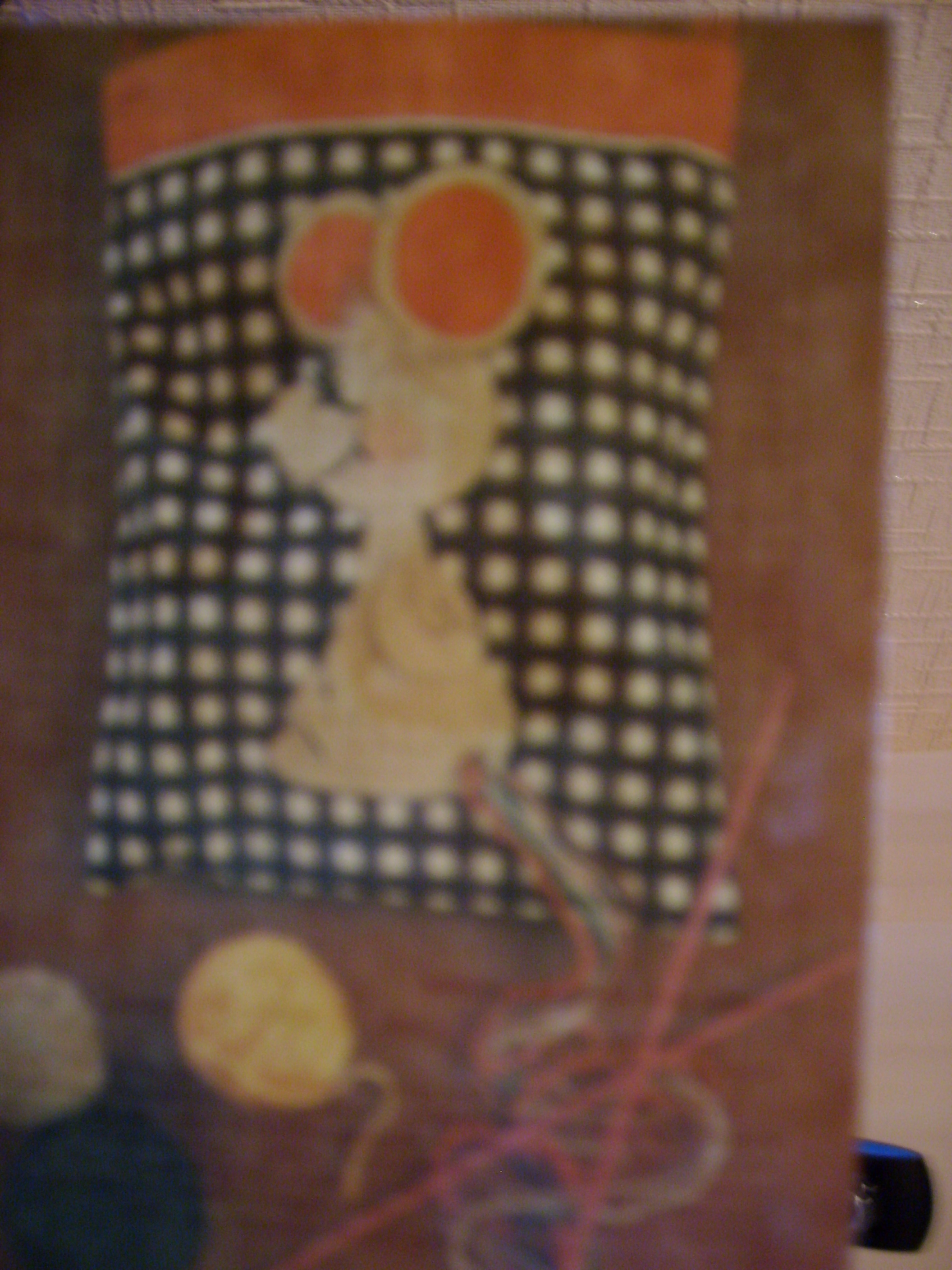

Роздивись зображення ( мал.1,2.) торбинок для рукоділля. , вибери одну з торбинок та визнач , які з елементів монтажної схеми їй підходять. З'єднай їх лініями одного кольору. Вибери інше зображення торбинки і з'єднай елементи монтажної схеми в тому порядку , який ти вважаєш правильним. З'єднай їх лініями іншого кольору. Виконай такі ж дії з зображенням ( ескізом) власної торбинки для рукоділля.
| | |
Мал 1 | Мал 2 | Мал 3 |
Перед тобою технологічна послідовність виготовлення торбинки для рукоділля
Для перегляду треба натиснути на зображенні |
Дивлячись на зображення власного задуму (ескіз), порівняй та визнач для себе, чим тобі краще користуватись при виготовленні виробу - монтажною схемою чи технологічною послідовністю.
Так, для виготовлення індивідуального виробу , краще користуватись технологічною послідовністю виготовлення виробу.
Завдання № 2
Перед тобою зображення ( мал. 3 ) торбинки для рукоділля . Чим вона відрізняється від твого власного задуму. Знайди відмінності і запиши їх. За допомогою зображення та технологічної послідовності виготовлення власної торбинки спробуй скласти технологічну послідовність торбинки для рукоділля , що на малюнку.  |
Мал 4 |
Ми з тобою підійшли до закінчення вивчення нашої теми заняття.
Будь ласка, дай відповідь на запитання:
- Чи знайшла ти відмінності між торбинками?
- Чи легко тобі вдалось скласти технологічну послідовність даної торбинки?
- Що легше, на твою думку, скласти технологічну послідовність чи монтажну схему?
Молодець, ти впоралася із завданнями, гарно попрацювала.
Дякую за спілкування. До побачення.
